Thiết kế cơ điện (M&E/MEP) là một trong những hạng mục kỹ thuật quyết định trực tiếp đến khả năng vận hành, mức tiêu thụ năng lượng, độ an toàn và khả năng mở rộng của nhà máy, nhà xưởng. Với các dự án công nghiệp, hệ thống cơ điện không chỉ đáp ứng nhu cầu điện, điều hòa, cấp thoát nước hay PCCC mà còn phải được tính toán đồng bộ với dây chuyền công nghệ, hệ thống utility và các yêu cầu đặc thù của từng ngành sản xuất.

Với kinh nghiệm triển khai các giải pháp cơ điện cho công trình công nghiệp và năng lực phối hợp đa hệ thống từ thiết kế đến thi công, INTECH M&E hướng tới việc xây dựng phương án MEP phù hợp với điều kiện thực tế của từng dự án, đồng thời tối ưu chi phí đầu tư, tiến độ triển khai và khả năng vận hành lâu dài. Trong bài viết này, hãy cùng tìm hiểu phạm vi thiết kế cơ điện nhà máy, quy trình triển khai, các tiêu chuẩn thường áp dụng và những yếu tố ảnh hưởng đến báo giá thiết kế MEP.

Thiết kế cơ điện là gì?

Thiết kế cơ điện, thường được gọi là thiết kế M&E hoặc MEP, là quá trình tính toán, lựa chọn giải pháp kỹ thuật và triển khai hồ sơ cho các hệ thống kỹ thuật của công trình.

Trong đó, MEP thường bao gồm:

M – Mechanical: hệ thống cơ khí như HVAC, thông gió và các hệ thống kỹ thuật liên quan.
E – Electrical: hệ thống điện động lực, chiếu sáng, điện dự phòng và điều khiển.
P – Plumbing: hệ thống cấp nước, thoát nước và các hệ thống đường ống.

Tùy theo dự án, phạm vi thiết kế cơ điện còn có thể bao gồm PCCC, điện nhẹ, BMS và các hệ thống utility phục vụ trực tiếp cho sản xuất.

Đối với nhà máy, nhà xưởng, thiết kế cơ điện có vai trò kết nối giữa hạ tầng công trình và dây chuyền công nghệ. Vì vậy, yêu cầu thiết kế thường phức tạp hơn công trình dân dụng, đặc biệt ở các dự án có phòng sạch, GMP, sản xuất điện tử, thực phẩm, dược phẩm hoặc công nghệ cao.

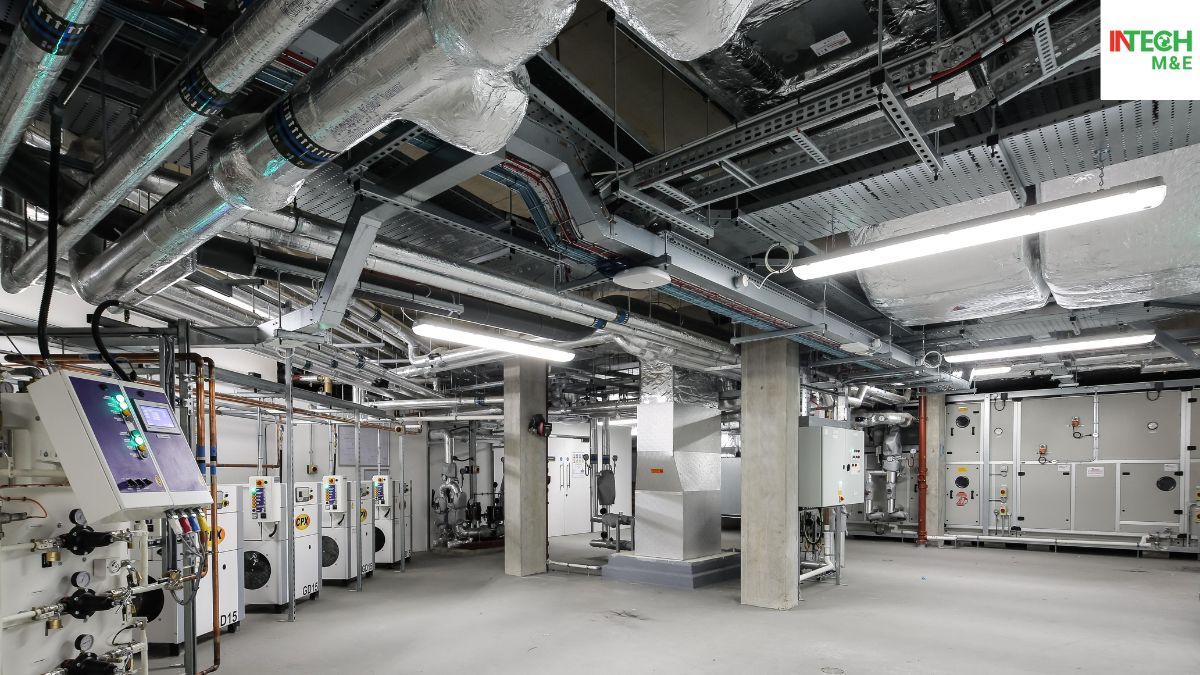

Phạm vi thiết kế cơ điện công trình, nhà máy, nhà xưởng

Tùy vào ngành sản xuất và quy mô dự án, phạm vi thiết kế cơ điện công trình có thể khác nhau. Tuy nhiên, một dự án nhà máy thường bao gồm các nhóm hệ thống chính sau.

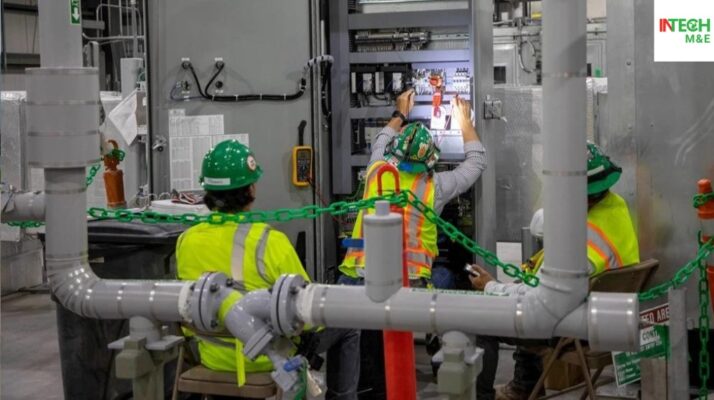

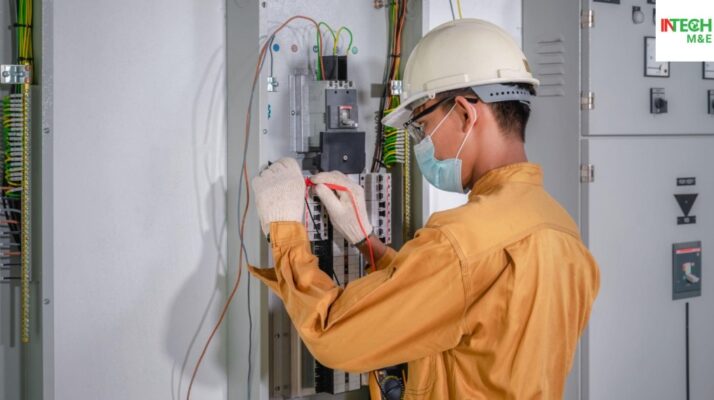

Hệ thống điện nhà máy

Hệ thống điện là hạ tầng cung cấp năng lượng cho toàn bộ hoạt động của công trình và dây chuyền sản xuất. Phạm vi thiết kế có thể gồm:

Hệ thống điện trung thế và hạ thế.
Trạm biến áp.
Máy biến áp.
Tủ điện tổng và tủ phân phối.
Máy phát điện dự phòng.
ATS.
UPS.
Busway.
Hệ thống điện động lực.
Hệ thống chiếu sáng.
Chiếu sáng sự cố.
Hệ thống tiếp địa và chống sét.

Khi thiết kế, kỹ sư cần tính toán phụ tải hiện tại, hệ số đồng thời, công suất dự phòng và khả năng mở rộng trong tương lai.

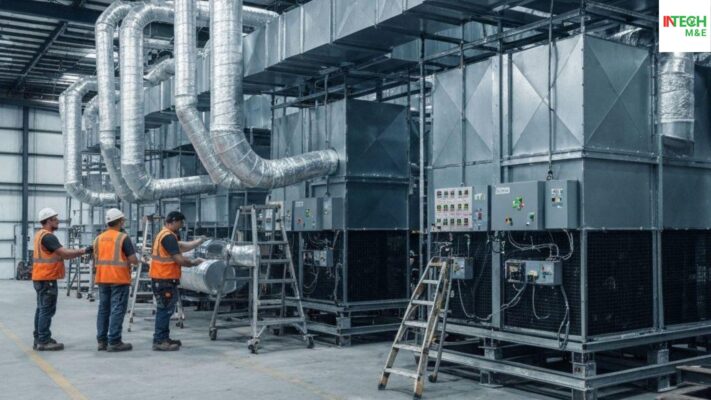

Hệ thống HVAC và thông gió

HVAC có nhiệm vụ kiểm soát điều kiện môi trường bên trong công trình, đặc biệt quan trọng đối với các khu vực sản xuất có yêu cầu về nhiệt độ, độ ẩm hoặc độ sạch.

Phạm vi có thể bao gồm:

Điều hòa không khí.
Thông gió.
Chiller.
AHU.
FCU.
Hệ thống ống gió.
Hệ thống đường ống nước lạnh.
Kiểm soát nhiệt độ và độ ẩm.
Tạo áp.
Hút khí thải.
Hút khói.
Xử lý nhiệt phát sinh từ máy móc và dây chuyền.

Giải pháp HVAC cần được xác định dựa trên tải nhiệt thực tế, đặc điểm công nghệ và điều kiện vận hành thay vì lựa chọn thiết bị theo diện tích đơn thuần.

Hệ thống cấp thoát nước

Thiết kế cấp thoát nước cho nhà máy có thể bao gồm:

Hệ thống cấp nước sinh hoạt.
Hệ thống cấp nước sản xuất.
Hệ thống thoát nước mưa.
Hệ thống thoát nước thải.
Hệ thống thu gom nước thải sản xuất.
Bơm cấp nước.
Bơm thoát nước.
Bể chứa nước.
Các hệ thống xử lý hoặc kết nối với hệ thống xử lý nước thải.

Đối với một số ngành đặc thù, nước sản xuất có thể yêu cầu các tiêu chuẩn riêng về độ tinh khiết, áp lực, lưu lượng hoặc quy trình xử lý.

Hệ thống PCCC

Hệ thống phòng cháy chữa cháy cần được tính toán và triển khai phù hợp với công năng, quy mô, mức độ nguy hiểm cháy nổ và các yêu cầu pháp lý của dự án.

Các hạng mục thường bao gồm:

Hệ thống báo cháy.
Hệ thống chữa cháy.
Sprinkler.
Họng nước chữa cháy.
Bơm PCCC.
Bể nước PCCC.
Hệ thống chữa cháy chuyên dụng nếu cần.
Hệ thống hút khói.
Hệ thống tạo áp cho khu vực thoát nạn.

Hệ thống điện nhẹ và điều khiển

Nhóm hệ thống ELV và điều khiển giúp nâng cao khả năng quản lý, an ninh và vận hành công trình.

Phạm vi có thể gồm:

CCTV.
Access Control.
Data/Voice.
PA.
Intercom.
BMS.
Energy Monitoring.
Các hệ thống giám sát và điều khiển khác.

Với các nhà máy hiện đại, việc tích hợp dữ liệu vận hành và giám sát năng lượng ngày càng trở thành yêu cầu quan trọng.

Hệ thống kỹ thuật phụ trợ sản xuất

Đây là điểm khác biệt lớn giữa thiết kế cơ điện nhà máy và nhiều công trình dân dụng thông thường.

Tùy dây chuyền sản xuất, hệ thống utility có thể bao gồm:

Khí nén.
Vacuum.
Steam.
Gas.
Process cooling.
Nước làm mát.
Nước nóng.
Khí công nghiệp.
Các hệ thống utility chuyên biệt khác.

Việc thiết kế nhóm hệ thống này cần phối hợp chặt chẽ với thông số kỹ thuật và yêu cầu vận hành của dây chuyền.

Quy trình thiết kế cơ điện công trình, nhà máy từ khảo sát đến hồ sơ thi công

Một quy trình thiết kế cơ điện bài bản giúp giảm sai sót, hạn chế thay đổi trong quá trình thi công và kiểm soát tốt chi phí đầu tư.

Quy trình thiết kế cơ điện cơ bản thường gồm:

Khảo sát → Yêu cầu công nghệ → Tính toán → Thiết kế → Phối hợp → BOQ → Thẩm tra → Thi công

Khảo sát hiện trạng và thu thập yêu cầu

Đối với dự án cải tạo hoặc mở rộng, đội ngũ thiết kế cơ điện cần khảo sát hiện trạng công trình và hệ thống kỹ thuật đang vận hành.

Các thông tin cần thu thập có thể bao gồm:

Mặt bằng hiện trạng.
Hệ thống điện hiện hữu.
Hệ thống HVAC.
Hệ thống cấp thoát nước.
Không gian kỹ thuật.
Công suất nguồn hiện tại.
Điều kiện kết nối hạ tầng.

Với dự án xây mới, bước này tập trung nhiều hơn vào việc xác định yêu cầu đầu vào từ chủ đầu tư và các bộ môn liên quan.

Phân tích công nghệ và nhu cầu phụ tải

Đây là bước đặc biệt quan trọng đối với nhà máy.

Đơn vị thiết kế cơ điện cần làm rõ:

Ngành sản xuất.
Công suất sản xuất.
Danh sách máy móc thiết bị.
Công suất điện của từng thiết bị.
Nhu cầu khí nén, nước, hơi hoặc utility.
Tải nhiệt phát sinh.
Yêu cầu nhiệt độ và độ ẩm.
Yêu cầu vận hành liên tục.
Kế hoạch mở rộng trong tương lai.

Nếu dữ liệu đầu vào không đầy đủ, phương án thiết kế có thể dẫn đến tình trạng thiếu công suất hoặc phải cải tạo sau khi nhà máy đi vào hoạt động.

Lập phương án MEP tổng thể

Từ dữ liệu thu thập được, đội ngũ kỹ sư xây dựng phương án tổng thể cho các hệ thống.

Giai đoạn này thường xác định:

Nguồn cấp điện.
Vị trí trạm biến áp.
Phương án phân phối điện.
Giải pháp HVAC.
Tuyến ống và hệ thống kỹ thuật.
Vị trí phòng máy.
Không gian kỹ thuật.
Phương án PCCC.
Phương án utility.

Mục tiêu là lựa chọn giải pháp phù hợp giữa yêu cầu kỹ thuật, chi phí đầu tư, khả năng vận hành và bảo trì.

Tính toán và lựa chọn thiết bị

Sau khi phương án thiết kế cơ điện được thống nhất, kỹ sư tiến hành các tính toán kỹ thuật chi tiết.

Ví dụ:

Tính phụ tải điện.
Tính ngắn mạch.
Tính lựa chọn cáp và thiết bị bảo vệ.
Tính tải lạnh.
Tính lưu lượng gió.
Tính tổn thất áp suất.
Tính đường kính đường ống.
Tính công suất bơm.
Tính toán hệ thống PCCC.

Kết quả tính toán là cơ sở để lựa chọn thiết bị và xác định thông số kỹ thuật phù hợp.

Triển khai bản vẽ kỹ thuật

Hồ sơ thiết kế cơ điện sau đó được triển khai thành các bản vẽ phục vụ đấu thầu và thi công.

Tùy giai đoạn dự án, hồ sơ có thể được phát triển từ thiết kế cơ sở, thiết kế kỹ thuật đến bản vẽ thi công.

Phối hợp BIM và kiểm tra xung đột

Với các dự án có mật độ hệ thống cao, BIM giúp các bộ môn kiểm tra khả năng bố trí và phát hiện xung đột giữa:

Điện.
HVAC.
Cấp thoát nước.
PCCC.
Kết cấu.
Kiến trúc.
Utility sản xuất.

Việc phát hiện xung đột trước khi thi công giúp giảm nguy cơ phải tháo dỡ, điều chỉnh hoặc phát sinh chi phí tại công trường.

Bóc tách khối lượng và lập BOQ

Từ hồ sơ thiết kế cơ điện, đơn vị thực hiện bóc tách:

Khối lượng vật tư.
Thiết bị.
Hệ thống đường ống.
Dây cáp.
Tủ điện.
Thiết bị HVAC.
Thiết bị PCCC.

BOQ là cơ sở quan trọng cho dự toán, đấu thầu và kiểm soát chi phí.

Thẩm tra, hoàn thiện hồ sơ và bàn giao

Trước khi phát hành, hồ sơ thiết kế cơ điện cần được kiểm tra về:

Tính đầy đủ.
Tính đồng bộ.
Các thông số kỹ thuật.
Sự phối hợp giữa các bộ môn.
Khả năng thi công.
Khả năng vận hành và bảo trì.

Sau đó, hồ sơ được hoàn thiện để bàn giao cho chủ đầu tư hoặc triển khai thi công.

Hồ sơ thiết kế cơ điện công trình gồm những gì?

Tùy phạm vi hợp đồng và giai đoạn thiết kế, bộ hồ sơ có thể khác nhau. Một bộ hồ sơ thiết kế cơ điện MEP thường bao gồm:

Thuyết minh thiết kế

Trình bày cơ sở thiết kế, phạm vi, giải pháp kỹ thuật, tiêu chuẩn áp dụng và các thông số chính.

Bản vẽ MEP

Bao gồm mặt bằng bố trí thiết bị, tuyến cáp, đường ống, ống gió và các hệ thống kỹ thuật.

Sơ đồ nguyên lý

Ví dụ:

Single Line Diagram.
Sơ đồ nguyên lý cấp điện.
Sơ đồ điều khiển.
Sơ đồ nguyên lý HVAC.
Sơ đồ cấp thoát nước.
Sơ đồ PCCC.

Bảng tính kỹ thuật

Bao gồm các bảng tính liên quan đến phụ tải, tải lạnh, lưu lượng, tổn thất áp suất, công suất bơm và các thông số kỹ thuật khác.

Bảng thống kê thiết bị

Thể hiện số lượng, công suất, thông số và yêu cầu kỹ thuật của các thiết bị chính.

BOQ và khối lượng

Phục vụ công tác dự toán, mua sắm và đấu thầu.

Chỉ dẫn kỹ thuật

Quy định yêu cầu đối với vật tư, thiết bị, phương pháp lắp đặt, kiểm tra và nghiệm thu.

Hồ sơ phục vụ thi công và nghiệm thu

Bao gồm các tài liệu cần thiết để triển khai, kiểm tra và hoàn thiện hệ thống.

Nhóm hồ sơ	Nội dung chính	Mục đích
Điện	SLD, layout, tủ điện, tuyến cáp	Thi công và vận hành
HVAC	Layout, duct, piping, thiết bị	Lắp đặt hệ thống HVAC
Cấp thoát nước	Piping, pump, sơ đồ hệ thống	Thi công và vận hành
PCCC	Fire alarm, sprinkler, bơm PCCC	An toàn và triển khai hồ sơ liên quan
BOQ	Khối lượng, vật tư, thiết bị	Dự toán và đấu thầu

Các tiêu chuẩn thường áp dụng trong thiết kế cơ điện

Việc lựa chọn tiêu chuẩn phụ thuộc vào loại công trình, ngành sản xuất, yêu cầu của chủ đầu tư và quy định pháp lý áp dụng cho dự án.

Tiêu chuẩn và quy chuẩn Việt Nam

Hồ sơ thiết kế cơ điện có thể tham chiếu các:

Quy chuẩn kỹ thuật quốc gia QCVN.
Tiêu chuẩn Việt Nam TCVN.
Quy định và yêu cầu liên quan đến PCCC.
Các quy định về điện, xây dựng và an toàn kỹ thuật.

Tiêu chuẩn quốc tế

Tùy yêu cầu dự án, có thể áp dụng hoặc tham khảo:

IEC.
NFPA.
ASHRAE.
SMACNA.
ISO.
Các tiêu chuẩn chuyên ngành khác.

Tiêu chuẩn đặc thù theo ngành sản xuất

Một số nhà máy có yêu cầu kỹ thuật cao cần đáp ứng thêm các tiêu chuẩn hoặc hướng dẫn chuyên ngành, chẳng hạn:

GMP.
ISO 14644 đối với môi trường phòng sạch.
Yêu cầu kiểm soát nhiệt độ, độ ẩm và hạt bụi.
Yêu cầu môi trường sản xuất.
Yêu cầu riêng của dây chuyền hoặc khách hàng quốc tế.

Điều quan trọng là tiêu chuẩn cần được xác định ngay từ giai đoạn đầu để tránh phải thay đổi giải pháp khi thiết kế đã triển khai sâu.

Những yếu tố ảnh hưởng đến chi phí thiết kế cơ điện

Không có một mức giá cố định phù hợp cho mọi dự án thiết kế cơ điện. Báo giá thiết kế cơ điện thường phụ thuộc vào nhiều yếu tố.

Quy mô và diện tích nhà máy

Diện tích lớn thường kéo theo khối lượng triển khai hồ sơ lớn hơn. Tuy nhiên, đơn giá thiết kế cơ điện không phải lúc nào cũng tỷ lệ thuận hoàn toàn với diện tích.

Công suất điện và nhu cầu utility

Một nhà máy có diện tích vừa phải nhưng sử dụng nhiều máy móc công suất lớn, khí nén, hơi, vacuum hoặc các utility phức tạp có thể yêu cầu khối lượng thiết kế lớn hơn một nhà xưởng có diện tích lớn nhưng công năng đơn giản.

Mức độ phức tạp của dây chuyền

Dây chuyền sản xuất càng đặc thù, yêu cầu phối hợp giữa MEP và công nghệ càng cao.

Yêu cầu HVAC và kiểm soát môi trường

Các yêu cầu về nhiệt độ, độ ẩm, áp suất, độ sạch hoặc vận hành liên tục có thể làm tăng đáng kể khối lượng tính toán và triển khai hồ sơ.

Phòng sạch hoặc khu vực GMP

Đây thường là nhóm công trình có yêu cầu kỹ thuật cao, cần kiểm soát chặt chẽ môi trường, luồng khí và sự phối hợp giữa nhiều hệ thống.

Mức độ tự động hóa và BMS

Các yêu cầu tích hợp điều khiển, giám sát, quản lý năng lượng hoặc BMS sẽ làm tăng phạm vi thiết kế.

Tiêu chuẩn thiết kế áp dụng

Dự án áp dụng nhiều tiêu chuẩn quốc tế hoặc tiêu chuẩn ngành đặc thù thường yêu cầu thời gian nghiên cứu, tính toán và kiểm soát hồ sơ lớn hơn.

Phạm vi hồ sơ và mức độ BIM

Chi phí thiết kế cơ điện cũng phụ thuộc vào việc chủ đầu tư yêu cầu:

Thiết kế cơ sở.
Thiết kế kỹ thuật.
Bản vẽ thi công.
Mô hình BIM.
Clash detection.
BOQ.
Specification.
Hỗ trợ trong quá trình thi công.

Báo giá thiết kế cơ điện được tính như thế nào?

Trên thực tế, đơn vị tư vấn có thể áp dụng nhiều phương pháp báo giá khác nhau.

Tính theo m²

Phương pháp thiết kế cơ điện này phù hợp với các dự án:

Có phạm vi tương đối rõ.
Công năng không quá phức tạp.
Có dữ liệu đầu vào tương đối đầy đủ.

Tuy nhiên, chỉ sử dụng diện tích để xác định chi phí có thể không phản ánh chính xác độ phức tạp của một số nhà máy.

Tính theo phạm vi hệ thống

Báo giá thiết kế cơ điện có thể được chia theo từng nhóm:

Điện.
HVAC.
Plumbing.
Fire Fighting.
ELV.
Utility.

Phương án này phù hợp khi chủ đầu tư chỉ cần thiết kế một số hệ thống nhất định hoặc muốn thuê các đơn vị tư vấn theo từng phạm vi.

Tính theo độ phức tạp và yêu cầu kỹ thuật

Phương pháp này thường phù hợp với:

Nhà máy công nghệ cao.
Phòng sạch.
Khu vực GMP.
Nhà máy có nhiều utility.
Dự án có dây chuyền công nghệ phức tạp.

Đơn vị thiết kế cơ điện công trình sẽ đánh giá khối lượng công việc dựa trên số lượng hệ thống, mức độ tính toán, yêu cầu phối hợp và tiêu chuẩn áp dụng.

Bảng báo giá thiết kế cơ điện tham khảo

Chi phí thiết kế cơ điện cho nhà máy, nhà xưởng phụ thuộc vào nhiều yếu tố như quy mô công trình, ngành sản xuất, mức độ phức tạp của dây chuyền, yêu cầu về HVAC, utility, tiêu chuẩn áp dụng và phạm vi hồ sơ bàn giao.

Do đó, thay vì áp dụng một mức đơn giá cố định cho tất cả dự án, báo giá thiết kế MEP thường được xây dựng dựa trên phạm vi công việc thực tế.

Hạng mục thiết kế	Phạm vi công việc tham khảo	Hình thức báo giá	Mức chi phí
Thiết kế hệ thống điện	Trung thế, hạ thế, trạm biến áp, tủ điện, động lực, chiếu sáng, nguồn dự phòng	Theo diện tích hoặc phạm vi hệ thống	Liên hệ để khảo sát
Thiết kế HVAC	Điều hòa, thông gió, chiller, AHU, FCU, kiểm soát nhiệt độ và độ ẩm	Theo tải lạnh và mức độ phức tạp	Liên hệ để báo giá
Thiết kế cấp thoát nước	Cấp nước, thoát nước, nước sản xuất, bơm, bể chứa	Theo hệ thống và quy mô	Liên hệ để báo giá
Thiết kế PCCC	Báo cháy, chữa cháy, sprinkler, bơm PCCC, hút khói	Theo yêu cầu công trình và tiêu chuẩn áp dụng	Liên hệ để báo giá
Thiết kế ELV/BMS	CCTV, Access Control, Data/Voice, PA, BMS, Monitoring	Theo số lượng hệ thống và mức độ tích hợp	Liên hệ để báo giá
Thiết kế utility sản xuất	Khí nén, vacuum, steam, gas, process cooling và utility khác	Theo yêu cầu dây chuyền công nghệ	Báo giá theo dự án
Thiết kế MEP tổng thể	Phối hợp điện, HVAC, plumbing, PCCC, ELV và các hệ thống liên quan	Theo diện tích, phạm vi và mức độ phức tạp	Báo giá trọn gói
Thiết kế BIM/Clash Detection	Dựng mô hình, phối hợp bộ môn và kiểm tra xung đột	Theo mức độ LOD và phạm vi BIM	Báo giá theo yêu cầu

Lưu ý: Bảng trên chỉ mang tính chất tham khảo để doanh nghiệp hình dung cách xây dựng báo giá. Chi phí thiết kế cơ điện thực tế có thể thay đổi đáng kể tùy theo diện tích, công suất điện, yêu cầu HVAC, mức độ phức tạp của dây chuyền sản xuất, tiêu chuẩn kỹ thuật, yêu cầu BIM và mức độ chi tiết của hồ sơ bàn giao.

Để nhận báo giá thiết kế cơ điện chính xác, doanh nghiệp nên cung cấp thông tin cơ bản về dự án như mặt bằng, diện tích, ngành sản xuất, danh sách thiết bị, công suất dự kiến, yêu cầu về môi trường sản xuất, tiêu chuẩn áp dụng và tiến độ triển khai. Trên cơ sở đó, đơn vị thiết kế cơ điện có thể xác định phạm vi công việc và đề xuất phương án báo giá phù hợp.

Những lỗi thường gặp khi thiết kế cơ điện công trình

Thiếu dữ liệu từ dây chuyền sản xuất

Không có thông tin chính xác về máy móc và công nghệ sẽ khiến việc tính điện, HVAC và utility thiếu cơ sở.

Tính phụ tải chưa sát thực tế

Tính thiếu có thể gây quá tải khi vận hành. Tính dư quá lớn lại làm tăng chi phí đầu tư ban đầu.

Thiếu dự phòng công suất

Nhà máy thường có nhu cầu mở rộng. Nếu không tính trước khả năng phát triển, việc nâng cấp sau này có thể phức tạp và tốn kém.

Không phối hợp MEP với kết cấu và kiến trúc

Các xung đột về cao độ, không gian hoặc vị trí thiết bị có thể dẫn đến thay đổi lớn tại công trường.

Không tính không gian bảo trì thiết bị

Thiết bị cần không gian tiếp cận để kiểm tra, thay thế và sửa chữa. Một hệ thống hoạt động tốt trên bản vẽ nhưng không thể bảo trì thuận tiện sẽ gây khó khăn lâu dài.

Không dự trù khả năng mở rộng

Các tuyến kỹ thuật, phòng máy, tủ điện và nguồn utility nên được đánh giá về khả năng đáp ứng nhu cầu tương lai.

Chọn thiết bị chỉ dựa trên giá mua ban đầu

Chi phí đầu tư ban đầu không phải là toàn bộ chi phí vòng đời. Chủ đầu tư cũng cần xem xét:

Hiệu suất năng lượng.
Độ tin cậy.
Chi phí bảo trì.
Phụ tùng thay thế.
Tuổi thọ thiết bị.

Hồ sơ thiết kế không đủ chi tiết để thi công

Hồ sơ thiếu chi tiết có thể khiến nhà thầu phải tự xử lý tại hiện trường, làm tăng rủi ro sai khác và phát sinh chi phí.

Thiết kế cơ điện và thi công MEP có nên thực hiện bởi cùng một đơn vị?

Đây là vấn đề nhiều chủ đầu tư cần cân nhắc tùy theo hình thức quản lý dự án.

Lợi ích khi thiết kế và thi công đồng bộ

Khi cùng một đơn vị tham gia từ thiết kế đến thi công, dự án có thể có một số lợi ích:

Giảm sai lệch giữa thiết kế và thực tế thi công.
Xử lý nhanh các vấn đề phát sinh.
Kiểm soát tốt hơn khối lượng.
Tối ưu vật tư và giải pháp thi công.
Phối hợp tiến độ thuận lợi hơn.

Tuy nhiên, lợi ích này phụ thuộc vào năng lực thực tế của đơn vị thực hiện. Một đơn vị vừa thiết kế vừa thi công nhưng thiếu năng lực chuyên môn hoặc kiểm soát độc lập vẫn có thể tạo ra rủi ro cho dự án.

Khi nào nên tách thiết kế và thi công?

Việc tách hai công đoạn có thể phù hợp khi:

Chủ đầu tư đã có đơn vị thiết kế riêng.
Dự án tổ chức đấu thầu riêng phần thiết kế và thi công.
Cần đơn vị tư vấn độc lập.
Dự án yêu cầu kiểm soát và giám sát nhiều bên.
Chủ đầu tư muốn có hồ sơ hoàn chỉnh trước khi lựa chọn nhà thầu.

Design & Build có phù hợp với nhà máy?

Mô hình Design & Build có ưu điểm về tính đồng bộ và khả năng rút ngắn thời gian phối hợp. Tuy nhiên, chủ đầu tư cần làm rõ:

Phạm vi công việc.
Tiêu chuẩn áp dụng.
Danh mục thiết bị.
Yêu cầu kỹ thuật tối thiểu.
Sản phẩm hồ sơ bàn giao.
Trách nhiệm đối với các thay đổi phát sinh.

Với nhà máy có công nghệ phức tạp, một số chủ đầu tư có thể lựa chọn mô hình kết hợp: tư vấn độc lập cho các vấn đề quan trọng và đơn vị Design & Build cho phần triển khai.

Kinh nghiệm lựa chọn đơn vị thiết kế cơ điện cho nhà máy

Kiểm tra kinh nghiệm dự án tương tự

Một đơn vị có kinh nghiệm nhà cao tầng chưa chắc đã có đầy đủ kinh nghiệm với nhà máy, đặc biệt khi dự án có utility hoặc yêu cầu môi trường sản xuất đặc thù.

Đánh giá năng lực thiết kế đa hệ thống

Đơn vị tư vấn cần có khả năng phối hợp giữa điện, HVAC, plumbing, PCCC, ELV và các hệ thống kỹ thuật liên quan.

Kiểm tra khả năng phối hợp thiết kế – thi công

Ngay cả khi chỉ thuê thiết kế, doanh nghiệp cũng nên đánh giá mức độ hiểu biết thực tế của đơn vị tư vấn về:

Biện pháp thi công.
Không gian lắp đặt.
Trình tự triển khai.
Khả năng bảo trì.

Xem xét năng lực BIM và quản lý xung đột

Với dự án phức tạp, BIM có thể giúp nâng cao chất lượng phối hợp và giảm xung đột trước khi thi công.

Làm rõ phạm vi hồ sơ bàn giao

Trước khi ký hợp đồng, cần xác định rõ:

Số lượng bộ môn.
Giai đoạn thiết kế.
Loại bản vẽ.
BOQ.
Specification.
Mô hình BIM.
Số vòng hiệu chỉnh.
Phạm vi hỗ trợ sau bàn giao.

Đánh giá khả năng hỗ trợ kỹ thuật sau thiết kế

Trong quá trình thi công, các vấn đề thực tế có thể phát sinh. Khả năng phản hồi và hỗ trợ kỹ thuật của đơn vị thiết kế cơ điện là yếu tố cần được xem xét.

Dịch vụ thiết kế cơ điện và MEP tổng thể – Giải pháp đồng bộ từ INTECH M&E

Với kinh nghiệm triển khai các dự án cơ điện công nghiệp, INTECH M&E cung cấp dịch vụ tư vấn, thiết kế và phối hợp triển khai hệ thống MEP tổng thể, giúp chủ đầu tư xây dựng giải pháp đồng bộ ngay từ giai đoạn đầu của dự án.

Giải pháp thiết kế MEP phù hợp với từng dự án

INTECH M&E không tiếp cận thiết kế theo một khuôn mẫu cố định. Mỗi phương án thiết kế cơ điện đều được nghiên cứu dựa trên nhu cầu thực tế của dự án, đặc thù sản xuất, điều kiện hiện trạng và định hướng vận hành trong tương lai.

Tùy theo yêu cầu, phạm vi dịch vụ có thể bao gồm:

Thiết kế MEP tổng thể cho nhà máy và công trình công nghiệp.
Thiết kế hệ thống cơ điện nhà xưởng.
Thiết kế hệ thống điện động lực và điện chiếu sáng.
Thiết kế hệ thống HVAC và thông gió.
Thiết kế hệ thống cấp thoát nước.
Thiết kế hệ thống PCCC.
Thiết kế hệ thống điện nhẹ và hạ tầng kỹ thuật.
Phối hợp giữa các bộ môn kỹ thuật và các bên liên quan.
Hỗ trợ kỹ thuật trong quá trình thi công và triển khai dự án.

Mục tiêu của INTECH M&E là tạo ra một giải pháp có tính đồng bộ, khả thi và phù hợp với nhu cầu đầu tư của doanh nghiệp.

Năng lực triển khai đồng bộ từ thiết kế đến thi công

Với kinh nghiệm trong các dự án cơ điện công nghiệp, INTECH M&E sở hữu năng lực tư vấn, thiết kế và phối hợp triển khai MEP theo hướng đồng bộ giữa yêu cầu kỹ thuật, nhu cầu sản xuất và điều kiện thực tế của công trình.

Quy trình làm việc được triển khai xuyên suốt từ khảo sát, đề xuất phương án, thiết kế, phối hợp kỹ thuật đến hỗ trợ thi công, giúp chủ đầu tư kiểm soát tốt hơn phạm vi, tiến độ và các vấn đề kỹ thuật trong quá trình thực hiện.

Thay vì chỉ cung cấp hồ sơ thiết kế, INTECH M&E hướng đến việc xây dựng giải pháp MEP có tính khả thi cao, thuận lợi cho thi công và đáp ứng yêu cầu vận hành lâu dài.

Khi nào doanh nghiệp nên liên hệ INTECH M&E?

INTECH M&E có thể đồng hành cùng doanh nghiệp trong nhiều giai đoạn của dự án, đặc biệt khi:

Chuẩn bị đầu tư hoặc xây dựng nhà máy mới.
Mở rộng quy mô nhà xưởng và sản xuất.
Cải tạo hoặc nâng cấp hệ thống MEP hiện hữu.
Tăng công suất vận hành của nhà máy.
Bổ sung dây chuyền hoặc thiết bị sản xuất mới.
Cần đánh giá lại hệ thống utility và hạ tầng kỹ thuật.
Có nhu cầu triển khai thiết kế và thi công MEP theo hướng đồng bộ.

Từ ý tưởng, yêu cầu kỹ thuật đến quá trình triển khai thực tế, INTECH M&E hướng đến vai trò là đơn vị đồng hành cùng chủ đầu tư trong việc xây dựng hệ thống cơ điện phù hợp, đồng bộ và sẵn sàng cho vận hành lâu dài.

FAQ về thiết kế cơ điện

1. Thiết kế cơ điện là gì?

Thiết kế cơ điện là quá trình xây dựng giải pháp và hồ sơ kỹ thuật cho các hệ thống như điện, HVAC, cấp thoát nước, PCCC, điện nhẹ và các hệ thống kỹ thuật liên quan.

2. Thiết kế cơ điện gồm những hệ thống nào?

Tùy dự án, phạm vi có thể bao gồm điện, HVAC, cấp thoát nước, PCCC, ELV, BMS và các utility như khí nén, vacuum, steam, gas hoặc process cooling.

3. Thiết kế cơ điện công trình có cần BIM không?

Không phải mọi dự án đều bắt buộc sử dụng BIM. Tuy nhiên, BIM đặc biệt hữu ích với các công trình có mật độ hệ thống cao, không gian kỹ thuật phức tạp hoặc yêu cầu phối hợp nhiều bộ môn.

4. Chi phí thiết kế cơ điện được tính theo m² hay theo hệ thống?

Tùy dự án. Báo giá có thể được tính theo diện tích, theo từng hệ thống, theo mức độ phức tạp hoặc theo gói thiết kế tổng thể.

5. Bao lâu có thể hoàn thành hồ sơ thiết kế MEP?

Thời gian phụ thuộc vào quy mô dự án, mức độ hoàn chỉnh của dữ liệu đầu vào, số lượng hệ thống, yêu cầu BIM và số vòng phối hợp. Sau khi có thông tin dự án, đơn vị thiết kế có thể xây dựng tiến độ phù hợp.

6. Có nên thuê cùng một đơn vị thiết kế và thi công MEP?

Điều này có thể giúp tăng tính đồng bộ và xử lý nhanh các vấn đề thực tế. Tuy nhiên, chủ đầu tư vẫn nên đánh giá năng lực, phạm vi trách nhiệm và cơ chế kiểm soát chất lượng của đơn vị thực hiện.

7. Doanh nghiệp cần chuẩn bị gì trước khi thuê đơn vị thiết kế cơ điện công trình?

Nên chuẩn bị mặt bằng, công năng, ngành sản xuất, công suất dự kiến, danh sách thiết bị, yêu cầu HVAC, tiêu chuẩn áp dụng, tiến độ và phạm vi hồ sơ mong muốn.

8. INTECH M&E có nhận thiết kế cơ điện trọn gói cho nhà máy không?

Tùy theo nhu cầu và phạm vi cụ thể của từng dự án, INTECH M&E có thể tư vấn phương án thiết kế cơ điện MEP tổng thể, thiết kế theo từng hệ thống và phối hợp triển khai thi công.

Thiết kế cơ điện công trình không đơn thuần là triển khai bản vẽ điện, điều hòa hay đường ống. Đây là quá trình phối hợp giữa yêu cầu công nghệ, tiêu chuẩn kỹ thuật, hạ tầng công trình, chi phí đầu tư và khả năng vận hành trong dài hạn.

Việc xác định đầy đủ dữ liệu đầu vào và phạm vi công việc ngay từ đầu sẽ giúp doanh nghiệp lựa chọn giải pháp phù hợp, kiểm soát tốt hơn chi phí và hạn chế các thay đổi phát sinh trong quá trình thi công. Một hệ thống MEP được tính toán kỹ lưỡng, phối hợp đồng bộ và triển khai phù hợp với điều kiện thực tế sẽ tạo nền tảng cho quá trình vận hành ổn định và khả năng mở rộng của nhà máy trong tương lai.

Nếu doanh nghiệp đang chuẩn bị xây dựng nhà máy mới, mở rộng nhà xưởng, cải tạo hệ thống MEP hiện hữu hoặc cần tư vấn giải pháp cơ điện phù hợp, INTECH M&E sẵn sàng đồng hành từ giai đoạn khảo sát, đề xuất phương án, thiết kế đến phối hợp triển khai thực tế.

Liên hệ INTECH M&E để được tư vấn phạm vi công việc và nhận báo giá thiết kế cơ điện phù hợp với nhu cầu của dự án.
